Éclairage 24 V avec Loxone : quatre circuits par variateur et des ampoules dimmables pour chaque luminaire

Le variateur 24 V de Loxone porte « RGBW » dans son nom, et on l'associe volontiers aux rubans LED de couleur. Il sait pourtant faire beaucoup plus simple et plus utile : ses quatre sorties pilotent quatre circuits d'éclairage indépendants. Avec des ampoules 24 V DC dimmables aux culots standards (E27, GU10, G9), presque n'importe quel luminaire du commerce entre dans la variation Loxone.

Pourquoi passer l'éclairage en 24 V

Une ampoule 230 V « dimmable » dépend d'un variateur à découpage de phase, et le résultat en bas de plage déçoit souvent : scintillement, paliers, seuil d'allumage trop haut. Avec une ampoule 24 V continu (24 V DC), la variation se fait en PWM depuis le variateur Loxone : la lumière descend régulièrement jusqu'aux niveaux très bas, ceux des scènes du soir.

• Une variation douce de 100 % jusqu'aux veilleuses à quelques pour cent.
• Des circuits en très basse tension : 24 V continu au lieu du 230 V dans les luminaires.
• Un tableau simple : une alimentation 24 V et des variateurs sur rail DIN, à côté du Miniserver.
• Une seule logique : tout l'éclairage passe par le Contrôleur d'éclairage de Loxone Config, avec les scènes, la présence et l'horloge astronomique.

Un éclairage secouru en cas de coupure de courant

Parce que tout l'éclairage part du tableau en 24 V continu, il peut être secouru par batterie, comme le Miniserver lui-même. Avec la Power Supply & Backup de Loxone et ses batteries (trois batteries 12 V en série), l'éclairage et le système domotique continuent de fonctionner pendant une coupure de courant, pendant plusieurs heures. Loxone donne l'exemple d'environ 8 heures avec une batterie de 20 Ah ; la durée réelle dépend de la capacité des batteries et de ce qui reste allumé.

La coupure devient même un scénario : Loxone prévient l'occupant du passage sur batterie et peut limiter la luminosité maximale de toute la maison, à 20 % par exemple, pour prolonger l'autonomie.

Un variateur Loxone 24 V, quatre circuits

Le Dimmer RGBW 24V Tree compte quatre sorties PWM. Configurées en canaux individuels, elles deviennent quatre circuits indépendants, chacun avec son propre niveau de variation. La fiche technique Loxone annonce 50 W par sortie en 24 V, soit 200 W pour le variateur, et jusqu'à 30 m de câble entre le variateur et les lumières. La version Compact, au format plus réduit, affiche les mêmes valeurs électriques. Le détail des réglages est dans la documentation Loxone du Dimmer RGBW 24V Tree.

Faire le compte

La règle à respecter dans tous les cas est celle de la documentation Loxone : 50 W au maximum par sortie. C'est à l'intégrateur d'en tenir compte au moment de répartir les circuits. Le calcul se fait sortie par sortie, à pleine puissance. Avec notre gamme, cela donne :

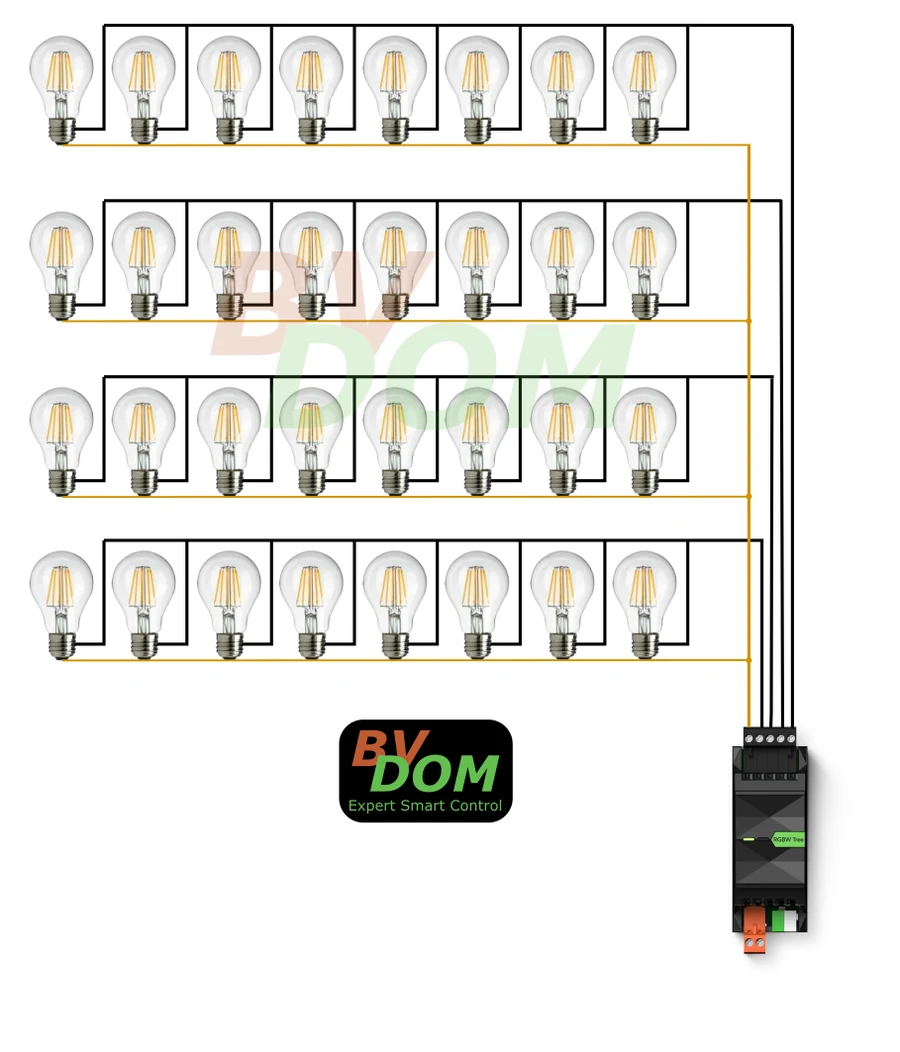

• Ampoules E27 24 V de 6 W : jusqu'à 8 par sortie (48 W), soit 32 ampoules pour un seul variateur.
• Ampoules GU10 24 V de 8 W : jusqu'à 6 par sortie (48 W).
• Capsules G9 24 V de 3 W et tubes encastrés de 3 W : jusqu'à 16 par sortie (48 W).

Au-delà, on répartit la charge sur une autre sortie ou sur un second variateur. L'alimentation 24 V, elle, se dimensionne sur la somme de tous les circuits qu'elle dessert.

Blanc dynamique : deux sorties par circuit

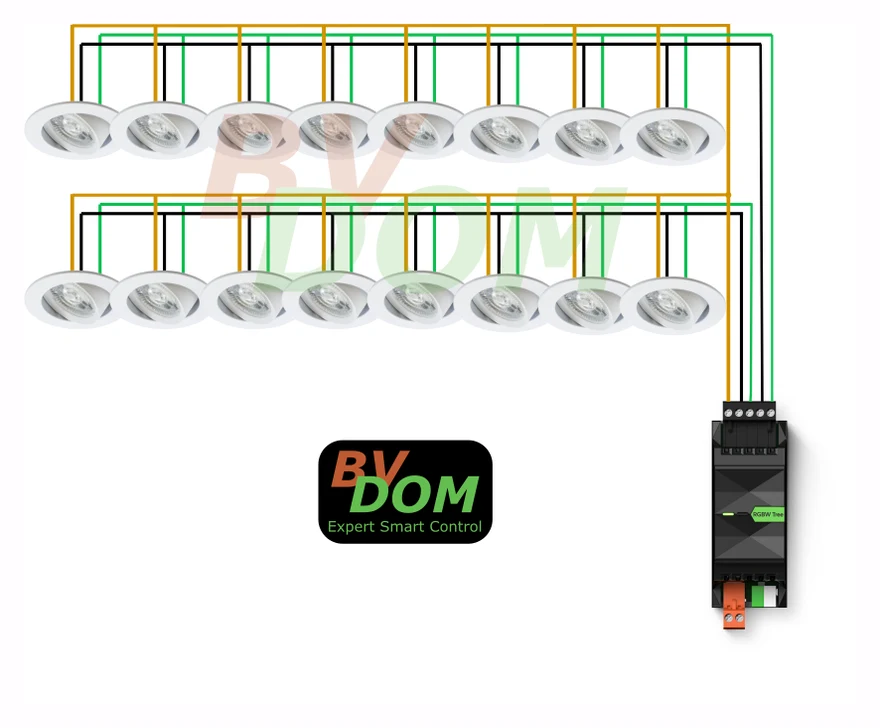

Un circuit en blanc dynamique (du blanc chaud 2700 K au blanc froid 5700 K) utilise deux sorties : une pour le blanc chaud, une pour le blanc froid. Dans Loxone Config, le Contrôleur d'éclairage les pilote ensemble comme un seul actionneur. Un variateur peut donc être configuré de plusieurs façons :

• 4 circuits en variation classique ;
• 2 circuits en blanc dynamique ;

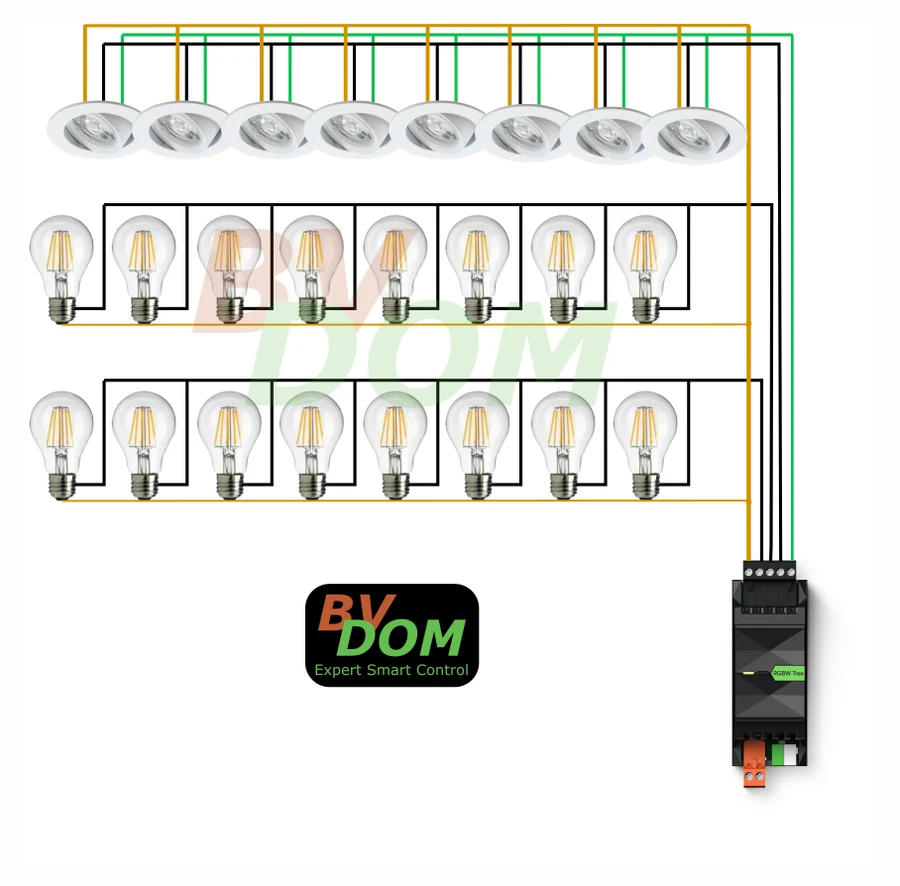

• 1 circuit en blanc dynamique et 2 circuits en variation classique ;
• ou, bien sûr, un circuit RGBW pour un ruban de couleur.

Une ampoule 24 V dimmable pour presque chaque luminaire

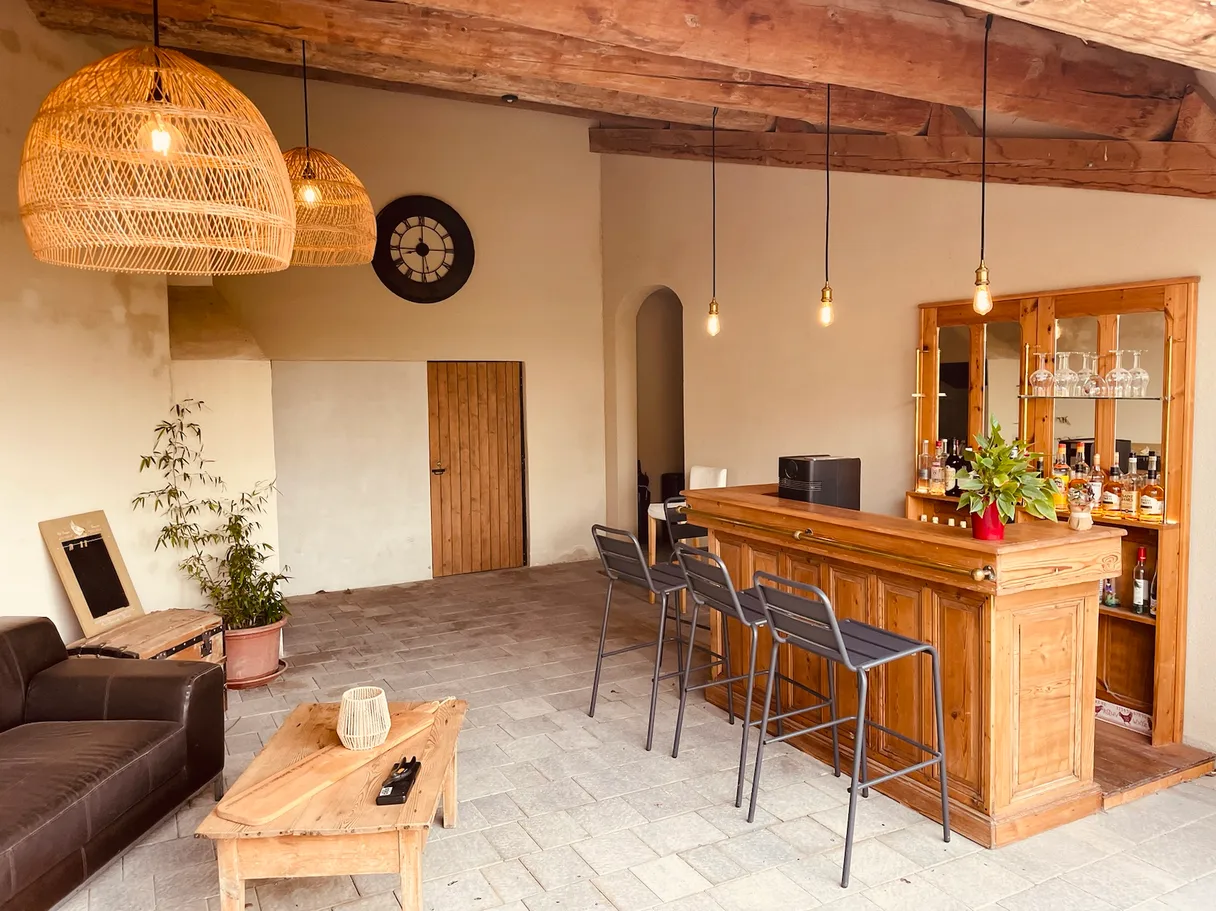

C'est là que le 24 V change la conversation avec le client. Avec des ampoules 24 V dimmables aux culots standards, il choisit ses luminaires où il veut : la suspension repérée chez un éditeur, l'applique ancienne chinée, la lampe de chevet. L'intégrateur, lui, n'a qu'à prévoir la bonne ampoule et le bon circuit. Voici ce que couvre notre gamme.

Ampoules E27 24 V : suspensions, appliques et lampes

Trois formes, toutes en 6 W, 3000 K (blanc chaud) et indice de rendu des couleurs supérieur ou égal à 90 :

• l'ampoule LED E27 24V dimmable A60, la forme classique en verre clair, pour tous les luminaires du quotidien ;

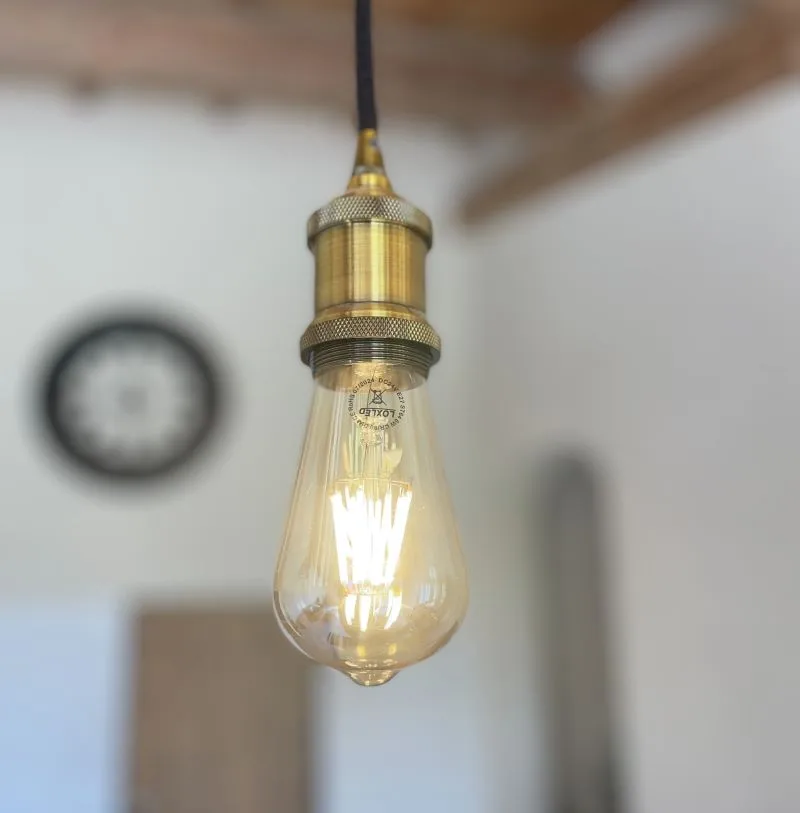

• l'ampoule E27 24V dimmable ST64, silhouette Edison en verre fumé doré, pour les ampoules qui restent visibles ;

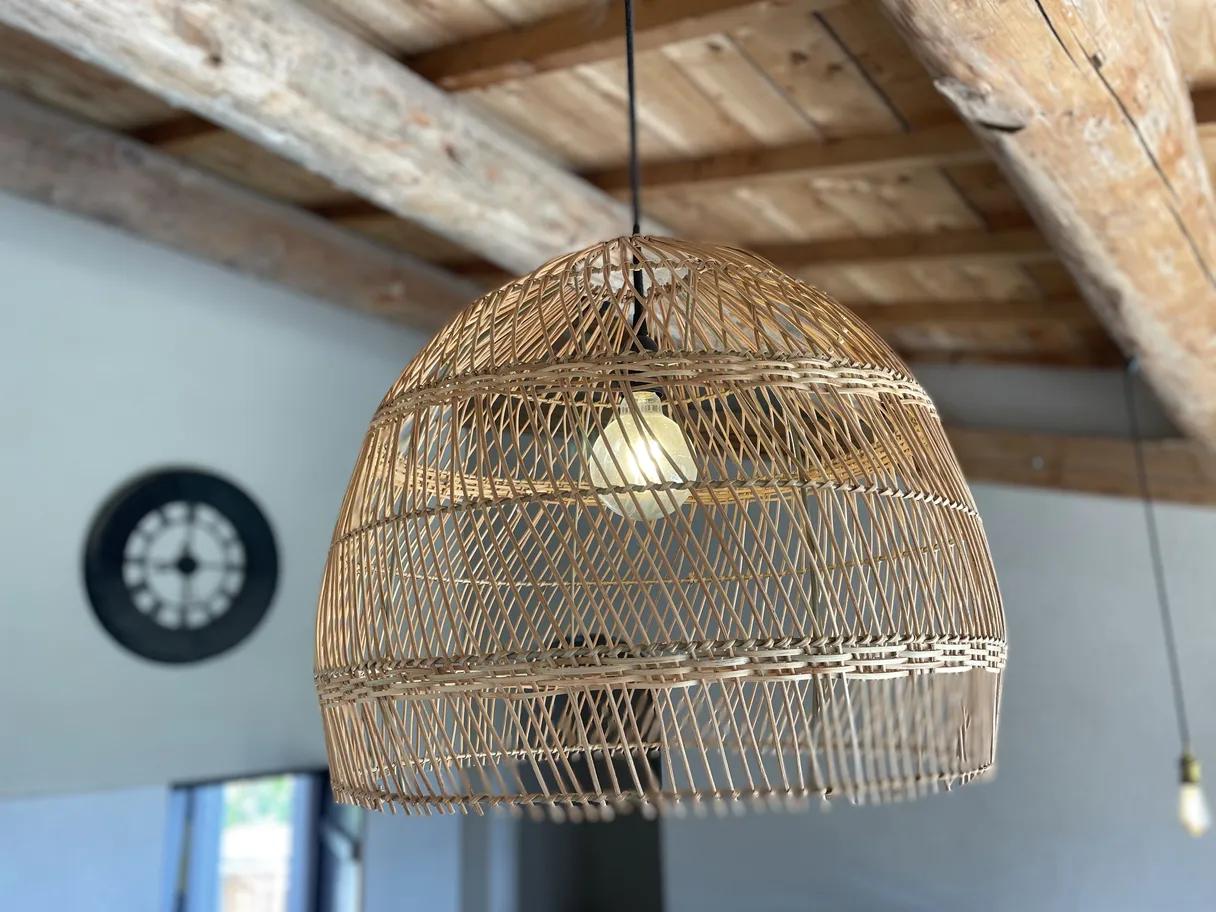

• le globe E27 24V dimmable G95, 95 mm de diamètre, pour les suspensions nues et les luminaires ouverts.

Ampoules GU10 24 V : les spots encastrés

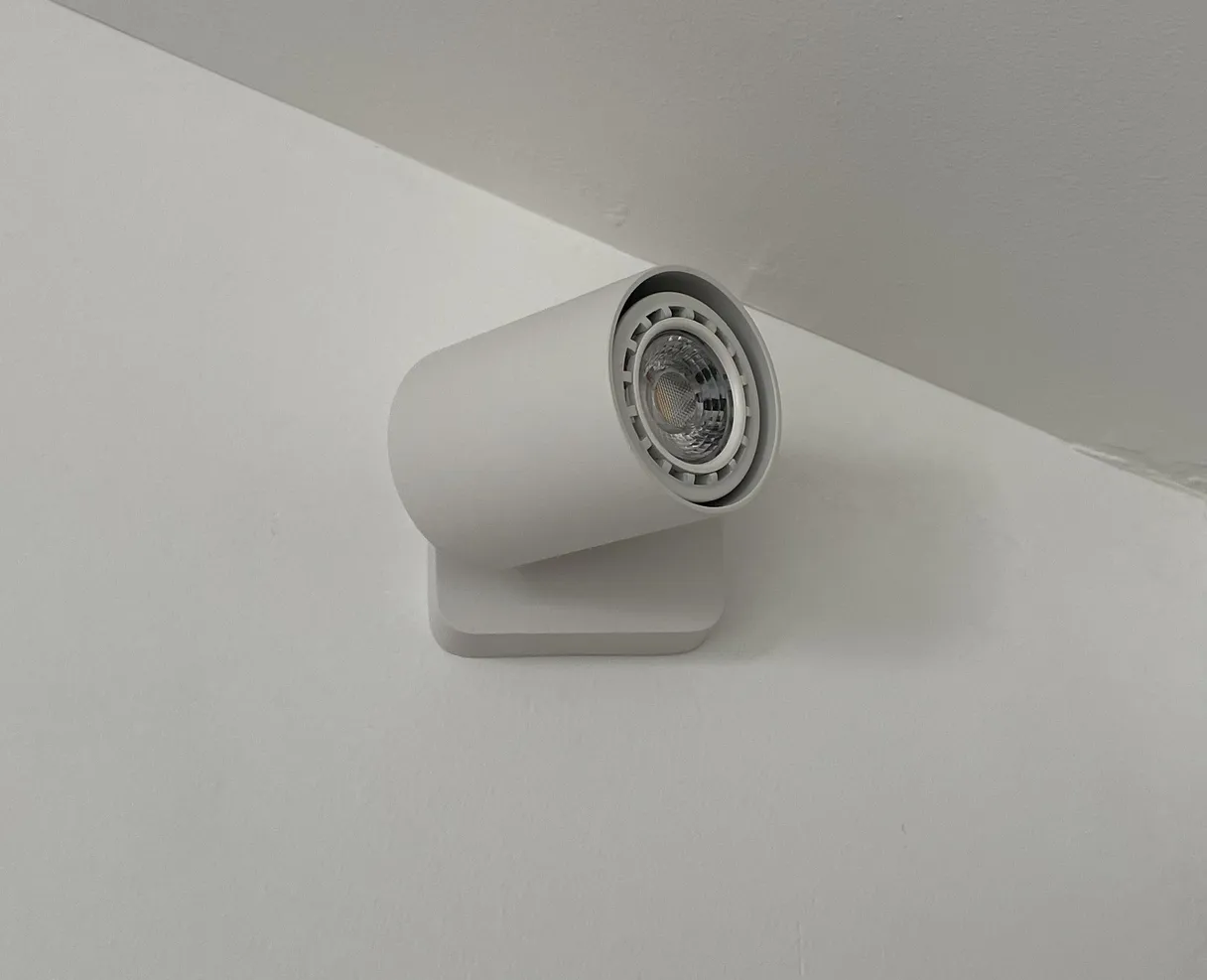

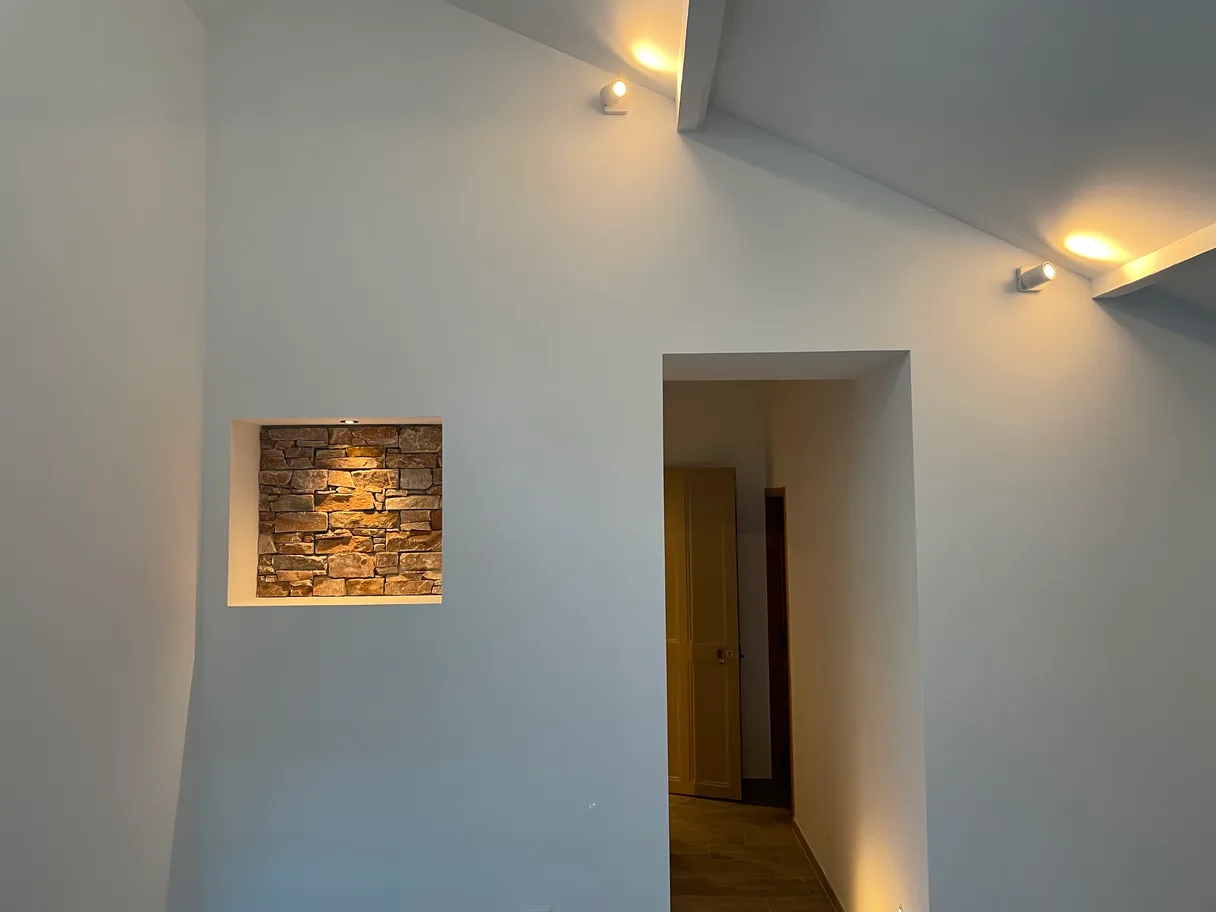

L'ampoule LED GU10 24V dimmable (8 W, faisceau de 60°, en 3000 K ou 4000 K) se monte dans les supports encastrés habituels. Pour une salle de bains ou un extérieur abrité, elle s'associe au cadre d'encastrement IP65 avec lentille en verre, et les collerettes en aluminium, déclinées en plusieurs formes et finitions, accordent le spot au reste de la pièce.

Ampoule G9 24 V : lustres et appliques fines

La capsule G9 24V dimmable, de 3 W, reprend le petit culot des lustres, des appliques étroites et des réglettes de miroir, avec une diffusion à 360° pour les luminaires où l'ampoule se voit sous tous les angles.

Spot LED 24 V blanc dynamique 2700 – 5700 K

Ce spot LED 24V dimmable de 6 W, encastré, règle sa teinte comme son intensité : chaude le soir, plus froide en journée. Associé à l'horloge astronomique de Loxone, l'éclairage suit le cycle de la journée sans que personne n'y touche. Trois finitions : aluminium brossé, noir, blanc.

Tube LED encastré 24 V de 3 W

Le tube LED encastré 24V DC, en noir ou en blanc, éclaire là où l'on ne veut pas voir la source : couloir, niche, tête de lit, marche d'escalier. Sa faible puissance en fait aussi un bon éclairage de nuit.

Et puisque le 24 V est déjà dans le tableau, notre alimentation 24 V vers 5 V alimente un iPad mural sans créer de prise 230 V derrière la cloison.

Testées sur nos chantiers

Nous ne proposons pas ces ampoules sur la foi d'une fiche technique : elles sont posées sur trois de nos chantiers de villas, pilotées par des variateurs Loxone 24 V.
